PureTech EB0 ve EB2 motorlar için yağda çalışan kayış değiştirme prosedürü çok basittir ve Gates süper kitler, başarılı bir kurulum için hayati önem taşıyan ek bileşenler içerir.
Kayışlar, gergiler ve avara kasnaklarının yanı sıra, Gates kitleri bir krank mili contası,bunun yanında aynı anda değiştirilmesi gereken diğer contalar, keçeler ve civataları içerir. Bu ekstralar çok önemlidir. Motorların tamamen sızdırmaz olduğunu garanti ederler.
Gates yağda çalışan kayış teknolojisini tanımak için buraya tıklayın

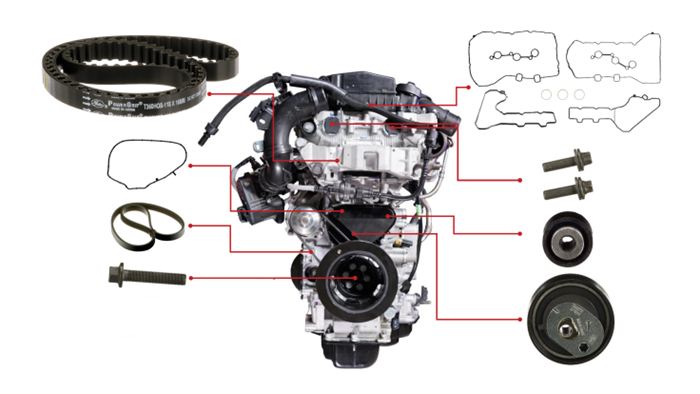

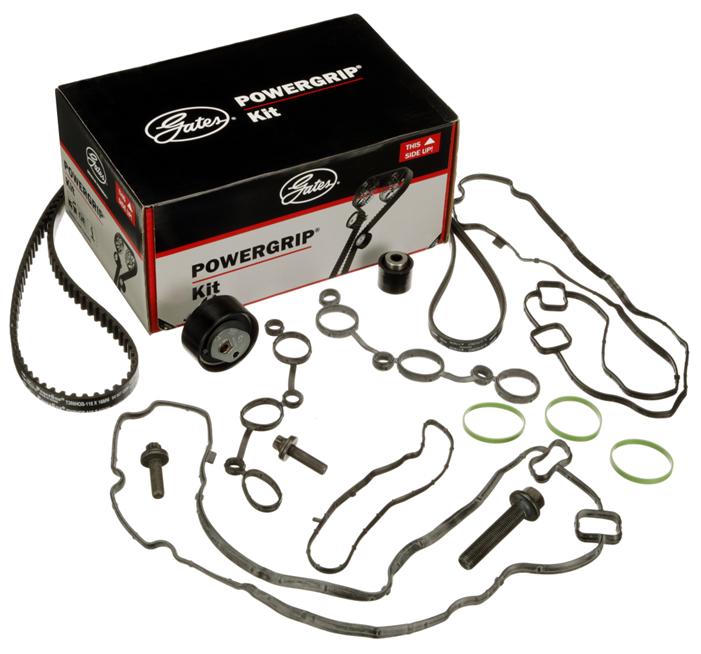

K03T360HOB K08T360HOB'yekadar Gates KitleriPureTech motorlar için özel olarak tasarlanmış süper kitlerdir. Bunlar, doğal emişli (NA) motorlar ve turboşarjlı motorlar için seçenekleri içerir. Aşağıdaki resim, motorun tipik düzeninin süper kit bileşenleri göstermektedir.
Diyagramın anahtarı.
- Yağda çalışan kayış - Gergi kapağı. Stretch fit - kayışları krank mili cıvatası - Krank Mili keçesi. - Conta seti seçenekleri. - Kam mili civataları. - Avara
Yağda çalışan kayış
T360HOB kayışı, benzin ve diğer kimyasal maddelere karşı geliştirilmiş dirence sahip geliştirilmiş bir tasarımdır.
PureTech Motorlarına Özel
Motor gergi parça numaraları uygulamalar arasında farklılık gösterir (ör. T43273 veya T43275). Navigates çevrimiçi kataloğunu kullanın. rahatlığı için parça seçimini onaylamak ve kurulum sorunlarından ve dayanıklılık sorunlarından kaçınmak için.
Conta seti bileşenleri değişebilir (yani 159 (NA motorları) ile 175 (turbo motorlar) arasında Navigates çevrimiçi kataloğunu kullanın. gönül rahatlığı için parça seçimini onaylamak ve kurulum sorunlarından ve dayanıklılık sorunlarından kaçınmak için.
- Motor silindir kapağı contaları
Hem NA hem de turbo motorlar için İKI farklı tipte silindir kapağı contalarının takılı olduğunu unutmayın. Orijinal keçenin önerilen eşdeğer parça ile karşılaştırıldığından emin olun.

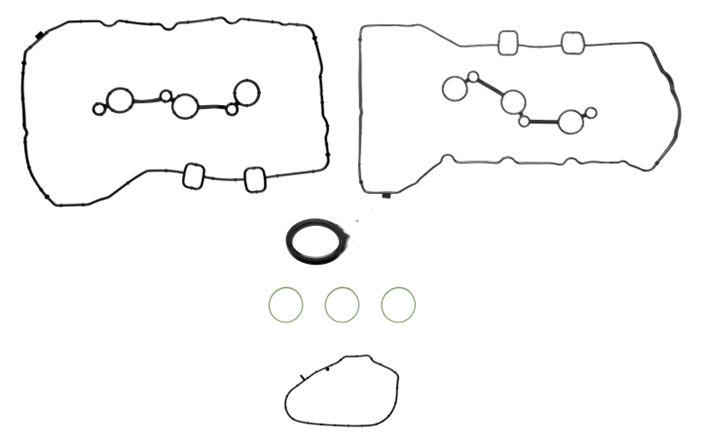

daha büyük keçelere sahip daha büyük bir emme manifoldu. Motor silindir kapağı kapağına bağlı olarak, Gates K03T360HOB veya K04T360HOB verilen farklı keçelerden birine ihtiyacınız olacaktır. Ayrıca emme manifoldu için üç yuvarlak yeşil keçeye ihtiyacınız olacaktır.

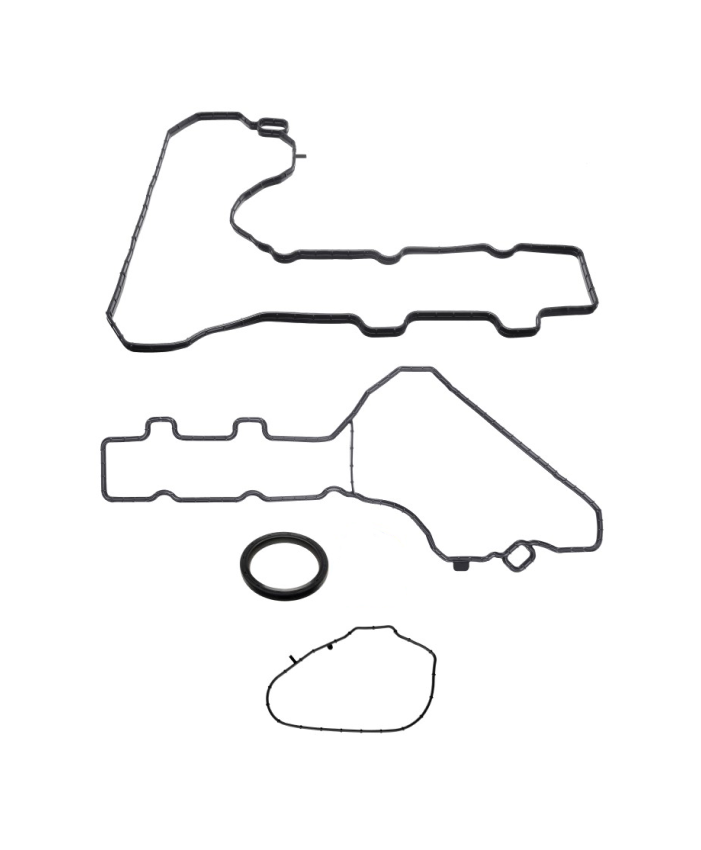

Bu tip motorlar, kurulumu basitleştiren daha küçük bir motor silindir kapağı kapağına sahiptir. Bir kez daha Gates K05, K06, K07 ve K08'de iki farklı keçe bulunmaktadır – T360HOB
- Gergi kapağı contası: motor bloğundaki bir boşluğu kapatarak gegi ve avaraya erişim sağlar.
- Krank mili contası: Kayışı çıkarmadan önce Krank mili pinyonunu çıkarın. Bu aşamada Krank mili contasını değiştirmek doğru bir harekettir ve yağ sızıntılarını önler.
Civata seti
- 1x Krank mili cıvatası (Z80834): araç kurulum kılavuzunda değiştirilmesi önerilir.
- 2x Eksantrik mili ayırıcı civataları (Z80854): Kayışı çıkarma prosedürünün bir parçası olarak faz değiştiricileri sökmek her zaman gerekli değildir. Faz değiştiriciler sökülürse, eski civataları asla yeniden takmayın. Gates kit ile birlikte verilen yenilerini takın.
- MICRO-V KAYIŞI: Bu kayış soğutma si̇stemi̇ su pompasını tahrik eder. 3-kanallı Stretch Fit kayışıdır - 3PK576SF'dir.

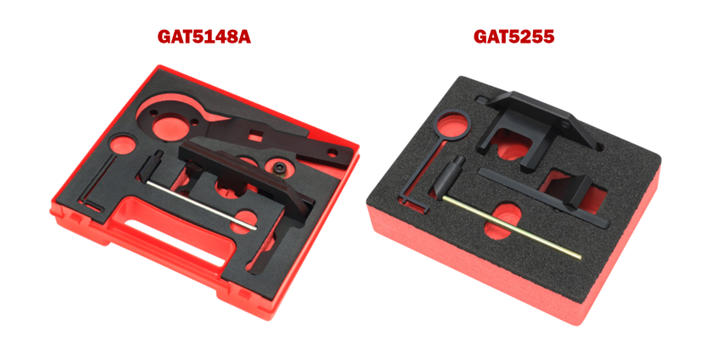

Süper kitlere ek olarak, Gates ayrıca kurulum için araçlar da sağlar. NA motorlar için kullanılacak zamanlama alet kiti GAT5148A iken, turbo motorlu araçlar için zamanlama alet kiti GAT5255
GAT5148A zamanlama alet kiti hem NA hem de turbo motorlarla kullanılabileceğini unutmayın. Ancak GAT5255 turbo kiti, daha az parçanın sökülmesi gerektiğinden turbo motor üzerindeki çalışmaların daha kısa sürede yapılmasını sağlar.

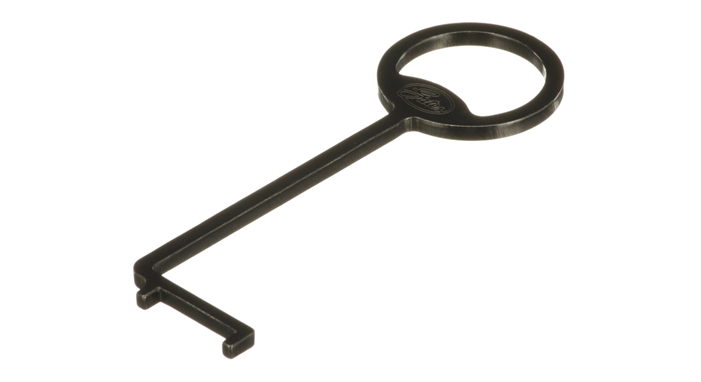

Yağda kayış durumunu her yağ değişim aralığında kontrol edin. Yılda en az bir kez omak kaydı ile.. Kayış durumu, zamanlama montaj kit kutusunda bulunan (GAT5249) Yağda çalışan kayışın nasıl kontrol edileceği ve düzeltici eylemlerin nasıl yapılacağı hakkında bilgi için lütfen bunu.

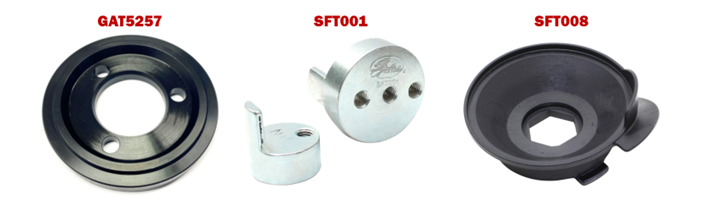

Gates'ten edinilebilecek diğer önemli montaj aletleri
- Krank Mili Contası Montaj Aleti:
- Stretch Fit kayış montaj aleti SFT001 alternatör için (klimasız araçlar için 6PK848SF)
- Stretch Fit kayış kurulum aleti SFT008 su pompası için (3PK576SF)
