Deneyimli bir teknisyen olarak, baş parmağınızı kullanarak kayış gerginliğini kontrol etmeye meyilli olabilirsiniz; gerginliğin uygun olduğuna karar vermek için kayışı 90 derece döndürmenin yeterli olduğunu düşünebilirsiniz. Sonik kayış gerginliği testi STT-1, kayış kurulumu gerginliğini her seferinde doğru şekilde ölçebilmenizi sağlayan tek bir araç sunar; böylece, manuel gergilerle triger ve Micro-V® kayışları için kalite standardı sağlar.
STT-1 ile kontrol edebileceğiniz kayışlar
Hem triger hem de Micro-V® kayışları için optimum performans, kullanım ömrü ve güvenilirlik için doğru kayış gerginliği esastır. Doğru gerginlik miktarını kontrol etmek için mikrofonlardan ve frekanslardan yararlanılan STT-1 ile gerginliğin kontrol edilebilmesi kolaylık sağlar. Yeşil ışık, gerginlik miktarının doğru olduğuna dair içinizin rahat edebileceği anlamına gelir; dolayısıyla tek yapmanız gereken, yeşil ışık görünene kadar gergiyi ayarlamaktır. Sonik kayış gerginliği testine hangi uygulamayı test ettiğinizi bildirmek daha zorlayıcı olabilir; ancak birazdan buna da değineceğiz.
Sabit sıkma sistemlerine sahip oldukları sürece hem triger hem de Micro-V® kayışlarına sonik kayış gerginliği testi STT-1'i uygulayabilirsiniz. Otomatik gerdirme sistemleri ile kayış tahriklerini kontrol etmek mümkün değildir.
-
Söz konusu triger kayışı tahrikleri olduğunda, yeni kurulan kayışlardaki kurulum gerginliğini yalnızca STT-1 ile kontrol edebilirsiniz. Araç, halihazırda işleme alınmış olan kayışları kontrol etmek için kullanılamaz.
-
Veri çipi numarası 006 itibariyle (hangi sürüme sahip olduğunuzu bulmak için gerginlik testinizin yan tarafındaki numarayı kontrol edin), sonik kayış gerginliği testi Micro-V® kayış tahriklerine de uygulanabilir. Bu gibi kullanımlarda, başlangıç kurulum gerginliğini ve halihazırda kullanılmış olan kayışların gerginliğini kontrol etmek için kullanılabilir.

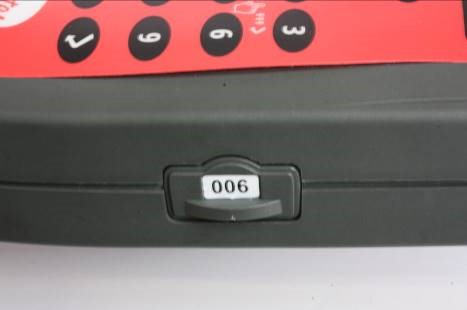

Veri çipi numarası 006 cihazın son sürümü olduğunu belirtir
STT-1 kullanmadan önce: Kendinden tanılama

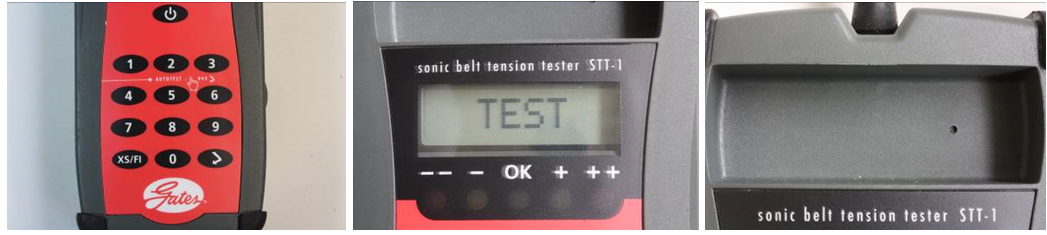

STT-1 cihazı, mikrofonların düzgün şekilde çalıştığından emin olmak için her kullanımdan önce kendinden tanılama prosesi gerçekleştirmelidir. Bunun için tuş takımında 999'a ve ardından Enter tuşuna basın. Ölçüm kanalından hafif bir uğuldama sesi gelebilir. Şimdi, mikrofonları içeren ölçüm kafasını girintiye yerleştirin ve üzerine biraz basınç uygulayın. Yeşil bir ışık görünmelidir. Ardından ölçüm kafasını döndürerek diğer mikrofonu kontrol edin. Önce iki kırmızı göstergenin yanması mümkündür. Her iki tarafta da yeşil gösterge yanmazsa araç arızalıdır.
STT-1: Kullanmadan önce kendinden tanılama
Doğru frekansı bulma
Gerekli olan tüm frekanslar STT-1'in veri çipinde depolanır; böylece, neredeyse tüm kayışları doğru gerginliğe göre ayarlayabilirsiniz. Bu özellik karışıklığı önler ve hangi gerginliğin hangi kayış/uygulama için doğru olduğunu görmek üzere listelere ve kitapçıklara danışmak gibi zaman alıcı işlemlere ihtiyacı ortadan kaldırır. STT-1'i kullanırken tek yapmanız gereken triger kayışı numarasını girmektir. Veri çipi numarası 006 olan gerginlik testleri itibariyle bunun yerine özel bir kod numarası kullanmanız gerekebilir. Her iki numara da çevrimiçi Gates katalog çiziminde bulunabilir (kod numarası hakkında daha fazla bilgi için Gates TechZone'da 021 numaralı teknik bültene bakın).

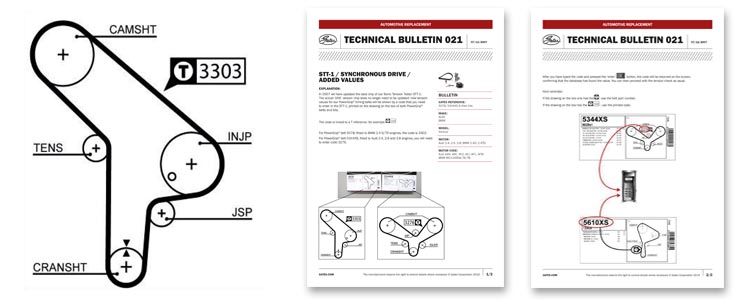

Teknik bülten 021
Triger kayışları için prosesi ölçme
STT-1'i kullanırken motor soğuk olmalıdır (yani oda sıcaklığında). Motor, kayış değişimi için OE tarafından açıklanan konumda olmalıdır (genellikle Üst Ölü Bölge).
-
Kayışı gerdirin.
-
Çevrimiçi Gates katalog çiziminde aksi belirtilmediği sürece, motoru iki tam tur döndürün.
-
Tuş takımını kullanarak triger kayışı numarasını veya kod numarasını girin.
-
Enter tuşuna basın.
-
Çip söz konusu verileri içeriyorsa ekranda numara veya kod numarası görünecektir.
Ancak bazı triger kayışları tamamen farklı motorlarda kullanılmaktadır. Hangi uygulamayı test ettiğinizi belirlemek için kayış numarasını girdikten sonra 1, 2 veya 3 rakamını girin. XS olmayan kayışlar için (ör. 5043) 5043 rakamlarını girin, XS/FI düğmesine üç kez basın ve motora bağlı olarak 1, 2 veya 3'e basın. (Söz konusu uygulamanın 1, 2 veya 3 olduğunu öğrenmek için lütfen çevrimiçi Gates katalog çizimine bakın).
Şimdi, çevrimiçi Gates katalog çiziminde ile gösterilen yerde yer alan mikrofonlardan birini tutun (kayışın dışında veya içinde). Triger kayışına yakın tutun (yaklaşık on milimetre mesafede) ve titremesini sağlamak için kayışı gitar teli gibi birkaç kez nazikçe çekin. Önemli: Frekansı ölçmek için mikrofonlardan yalnızca birini kullanın! Diğer mikrofon, her türlü ortam gürültüsünü filtrelemeye yarar ve yanlış ölçümleri önler. Araç, bir Hz değeri kaydedildiğinde "bip" sesi çıkarır. Işık yeşile dönene kadar gerginliği ayarlayın. Hiç "bip" sesi duymazsanız, uygulanan gerginlik hedeften çok fazla uzaklaşır.

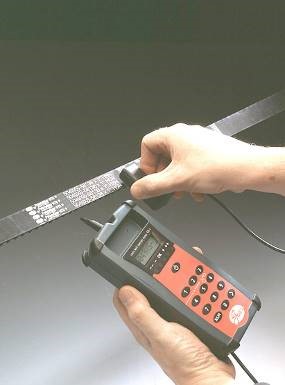

STT-1'i triger kayışından yaklaşık 10 mm uzakta tutun
Micro-V® kayışları için ölçüm prosesi
Mümkün olan en doğru sonuçları elde etmek için en uzun serbest kayış açıklığı ile gerginlik kontrolü gerçekleştirilmelidir. Serbest açıklık, Micro-V® kayışının kasnak ile teması kaybetmeye başladığı nokta ile kayışın bir sonraki kasnak ile tam temas halinde olduğu nokta arasındaki mesafedir. Kayış gerginliğini kontrol etmek için kullanılan serbest açıklık uzunluğu çok hassas bir şekilde ölçülmelidir. Bunun için Gates bant ölçümü kullanılabilir. Bu gibi özel bir bant ölçümü mevcut değilse standart bant ölçümü kullanabilirsiniz.

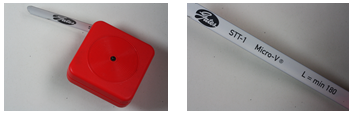

Gates bant ölçümü
Ardından, STT-1'i hazırlayın:
-
8 rakamına dokunun (STT-1'i Micro-V® moduna geçirmek için).
-
bant ölçümünü kullanarak belirlediğiniz uzunluğu (milimetre cinsinden) girin (uzunluk 180 mm'den azsa 180 değerini girin. 500 mm'den fazlaysa 500 değerini girin).
-
ekranda FI görünene kadar XS/FI düğmesine iki kez basın.
-
yeni bir kayış için 1 veya yeniden kayış kurulumu için (aynı dönüş yönünde!) 2 rakamını girin.
-
Enter tuşuna basın.
Şimdi, girmiş olduğunuz değerler ekranda görüntülenir ve sonik kayış gerginliği testi kullanıma hazırdır.
Ölçüm işlemi, triger kayışının ölçüm işlemine benzerdir:
Bu senaryoda da ikinci mikrofon, doğru ölçümler sağlamak üzere her türlü ortam gürültüsünü filtreler.

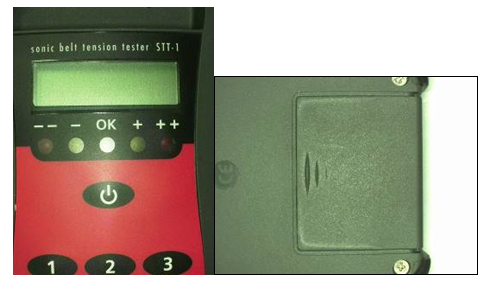

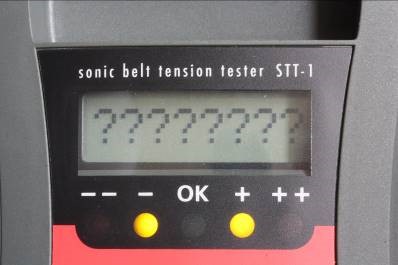

Hata mesajları
Son olarak, STT-1'inizin ekranında görünebilecek bazı hata mesajlarına değineceğiz.
Hata mesajı 1
Hata mesajı 2
-

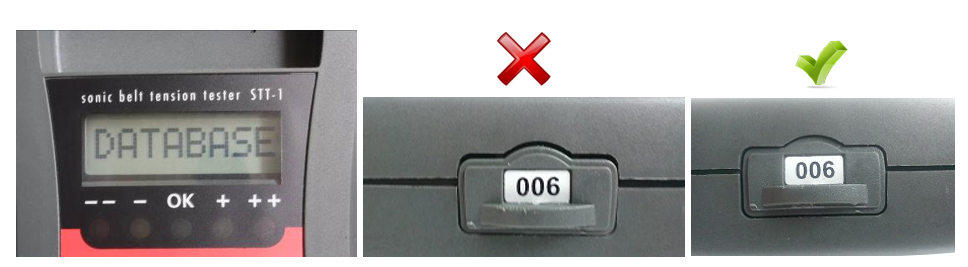

Sorun: Veri çipi hatası. Çip, doğru şekilde yerleştirilmemiştir (çipin üzerindeki boşluk çok büyüktür).
-
İşlem: Veri çipini çıkarın ve yeniden yerleştirin (ağız kısmının üstüne doğru "yönlendirin").
Hata mesajı 3
