I meccanici esperti potrebbero essere tentati di controllare manualmente la tensione della cinghia in modo empirico, pensando che ruotare la cinghia di 90° sia sufficiente a determinare se la sua tensione è corretta. Il tensiometro sonico STT-1 costituisce un unico strumento per misurare ogni volta la tensione di installazione della cinghia con precisione, fornendo così uno standard di qualità per le cinghie di distribuzione e le cinghie Micro-V® con tenditori manuali.
Cinghie che possono essere controllate con l'STT-1
La corretta tensione della cinghia è essenziale per ottenere prestazioni, vita utile e affidabilità ottimali, sia per le cinghie di distribuzione che per le cinghie Micro-V®. Fortunatamente controllare la tensione è facile con l'STT-1, che controlla la corretta quantità di tensione basandosi su microfoni e frequenze. La luce verde indica che si può stare certi che la quantità di tensione è corretta, quindi basta regolare il tenditore finché non appare una luce verde. La parte più impegnativa potrebbe essere comunicare al tensiometro sonico qual è l'applicazione che si sta testando, ma ci arriveremo a breve.
Il tensiometro sonico STT-1 può essere applicato sia alle cinghie di distribuzione, sia alle cinghie Micro-V®, purché siano dotate di sistemi di fissaggio fissi. Non è possibile controllare le trasmissioni a cinghia con sistemi di tensionamento automatico.
-
Per quanto riguarda le trasmissioni a cinghia di distribuzione, la tensione di installazione può essere controllata con l'STT-1 solo sulle cinghie di nuova installazione. Lo strumento non può essere utilizzato per controllare le cinghie già messe in funzione.
-

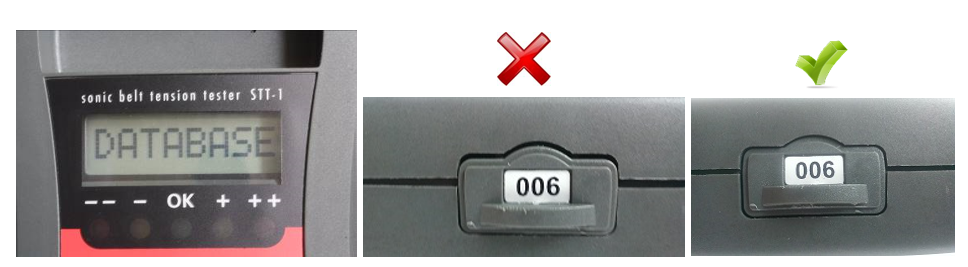

A partire dal chip dati numero 006 (controllare il numero sul lato del proprio tensiometro per scoprire la versione in proprio possesso), il tensiometro sonico può essere applicato anche alle trasmissioni a cinghia Micro-V®. Per queste può essere utilizzato per controllare sia la tensione di assemblaggio iniziale, sia la tensione delle cinghie già utilizzate.

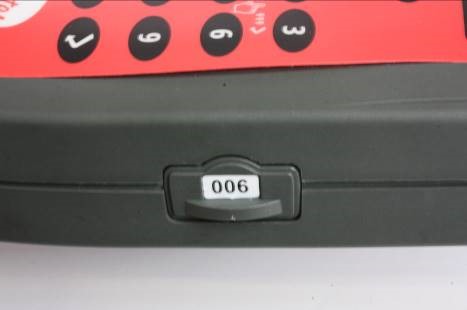

Chip dati numero 006, indicante l'ultima versione del dispositivo
Prima di utilizzare l'STT-1: autodiagnosi

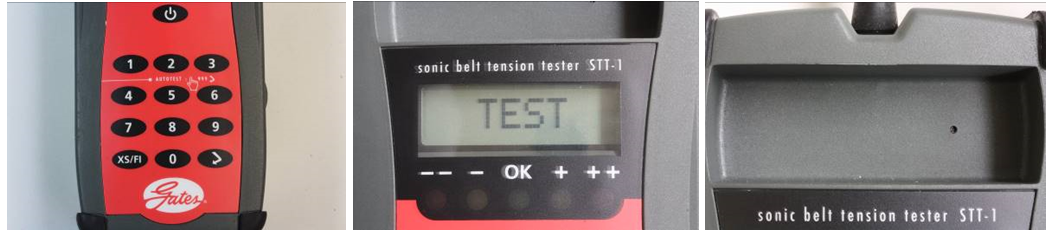

Prima di ogni utilizzo, il dispositivo STT-1 deve essere sottoposto a un processo di autodiagnosi per garantire il corretto funzionamento dei microfoni. Per farlo, premere 999 sulla tastiera e poi premere Invio. Il dispositivo di misurazione emetterà un leggero ronzio. Mettere la testa di misurazione contenente i microfoni nella scanalatura ed esercitare una leggera pressione: dovrebbe apparire una luce verde. Ruotare quindi la testa di misurazione e controllare l'altro microfono. È possibile che due indicatori rossi si accendano per primi. Se l'indicatore verde non si accende su entrambi i lati, lo strumento è difettoso.
STT-1: autodiagnosi prima dell'uso
Trovare la frequenza giusta

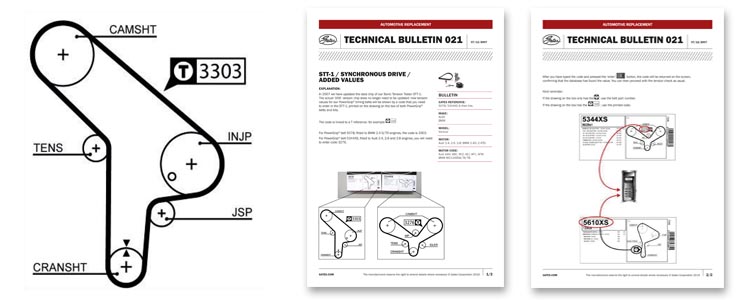

Tutte le frequenze necessarie sono memorizzate sul chip dati dell'STT-1, consentendo così di regolare alla corretta tensione quasi tutte le cinghie. In questo modo si evita di fare confusione e di perdere tempo a consultare elenchi e opuscoli per verificare la tensione corretta per ciascuna cinghia/applicazione. Quando si utilizza l'STT-1 è sufficiente inserire il numero della cinghia di distribuzione. Per i tensiometri con chip dati numero 006 potrebbe essere necessario utilizzare un codice speciale. Entrambi i numeri si trovano nel disegno nel catalogo online Gates (per maggiori informazioni sul codice consultare il bollettino tecnico 021 in Gates TechZone).
Bollettino tecnico 021
Processo di misurazione per cinghie di distribuzione
Quando si utilizza l'STT-1 il motore deve essere freddo (cioè a temperatura ambiente). Il motore si deve trovare nella posizione prescritta dall'OE per la sostituzione della cinghia (di solito punto morto superiore).
-
Tendere la cinghia.
-
Ruotare il motore esattamente di due giri, se non diversamente indicato nel disegno nel catalogo online Gates.
-
Inserire il numero della cinghia di distribuzione o il codice utilizzando la tastiera.
-
Premere Invio.
-
Se il chip contiene i dati in questione, il numero o il codice apparirà sul display.
Tuttavia alcune cinghie di distribuzione sono utilizzate in motori completamente diversi. Per specificare quale applicazione si sta testando immettere 1, 2 o 3 dopo aver inserito il numero della cinghia. In caso di cinghia non XS (ad es. 5043), inserire 5043, premere tre volte il pulsante XS/FI, poi premere 1, 2 o 3, a seconda del motore. (Per sapere se l'applicazione in questione corrisponde a un 1, 2 o 3, controllare il disegno nel catalogo online Gates).

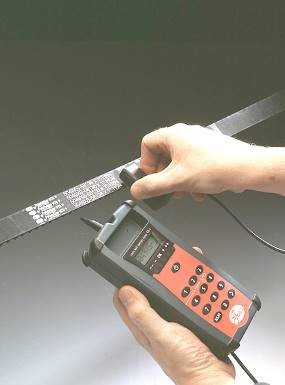

Tenere ora uno dei microfoni nel punto contrassegnato da una come mostrato nel disegno nel catalogo online Gates (all'interno o all'esterno della cinghia). Tenerlo vicino alla cinghia di distribuzione (a circa 10 mm di distanza) e tirare delicatamente la cinghia un paio di volte come la corda di una chitarra per farla vibrare. Importante: utilizzare soltanto uno dei microfoni per misurare la frequenza! L'altro microfono serve a filtrare il rumore ambientale, evitando così misurazioni errate. Lo strumento emette un "beep" quando viene registrato un valore Hz. Regolare la tensione finché la luce non diventa verde. Se non si sente alcun "beep", la tensione applicata diverge troppo dal target.
Tenere l'STT-1 a circa 10 mm dalla cinghia di distribuzione.
Processo di misurazione per cinghie Micro-V®
Per garantire risultati il più possibile accurati, il controllo della tensione dovrebbe essere effettuato sul tratto libero della cinghia più lungo. Il tratto libero è la distanza tra il punto in cui la cinghia Micro-V® inizia a perdere contatto con la puleggia e il punto in cui la cinghia si trova completamente a contatto con la puleggia successiva. La lunghezza del tratto libero, utilizzata per controllare la tensione della cinghia, deve essere misurata con estrema precisione. A questo scopo è possibile utilizzare il metro a nastro di Gates. Se questo metro a nastro speciale non è disponibile, è possibile utilizzare un metro a nastro standard.
Il metro a nastro di Gates
Preparare quindi l'STT-1:
-
toccare il tasto 8 (per far passare l'STT-1 in modalità Micro-V®).
-
immettere la lunghezza (in millimetri) determinata utilizzando il metro a nastro (se la lunghezza è inferiore a 180 mm, immettere 180. Se è superiore a 500 mm, immettere 500).
-
premere due volte il pulsante XS/FI, finché sul display non appare FI.
-
immettere 1 per una cinghia nuova o 2 per una cinghia reinstallata (stesso senso di rotazione!).
-
premere Invio.
Ora il display visualizza i valori inseriti e il tensiometro sonico è pronto per l'uso.
La procedura di misurazione è identica a quella della cinghia di distribuzione:
Anche in questo scenario il secondo microfono filtra il rumore ambientale per garantire misurazioni corrette.
Messaggi di errore
Per concludere, vi diamo alcune delucidazioni su messaggi di errore che possono apparire sul display del vostro STT-1.

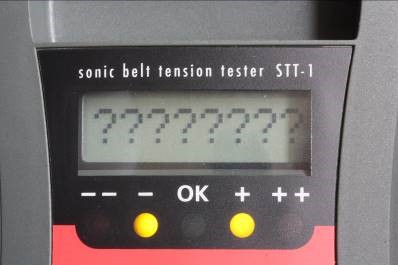

Messaggio di errore 1
Messaggio di errore 2
-

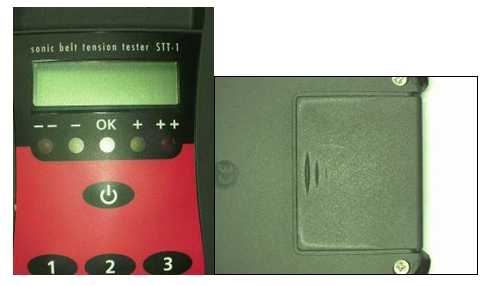

Problema: errore del chip dati. Il chip non è inserito correttamente (lo spazio sopra il chip è troppo ampio).
-
Azione: rimuovere il chip dati e reinserirlo ("guidandolo" verso la parte superiore dell'apertura).
Messaggio di errore 3
