Instalación de correas y kits Instalación de componentes metálicos Instalación de mangueras Instalación de termostatos Instalación de bombas de agua ¿Qué busca? Inicio Instalación Instalación de correas y kits Pautas para la sustitución de correas elásticas Cómo instalar una correa elástica en nueve sencillos pasos Algunos motores están equipados con sistemas de transmisión por correa de accesorios o en serpentín que no cuentan con ningún dispositivo tensor. Para este tipo de motores, Gates ha desarrollado específicamente la gama de correas elásticas Stretch Fit®, unas correas autotensadas que no requieren la presencia de ningún tensor. Además, Gates también pone a disposición del mecánico las instrucciones de instalación específicas para cada correa Stretch Fit® de Gates. Estas instrucciones, además de figurar impresas en la parte interior del estuche, también están disponibles en nuestro catálogo online. Para acceder a ellas, o bien hay que introducir la referencia del producto, o bien la marca y el modelo específicos del vehículo. En el estuche también se incluye una referencia a la herramienta de instalación apropiada. A continuación se explica una instalación típica en nueve sencillos pasos con ayuda de una herramienta universal Stretch Fit® de Gates. Sin embargo, Gates también dispone de herramientas de instalación Stretch Fit® específicas para determinadas aplicaciones. PASO 1 Consulte el interior del estuche de la correa para identificar las herramientas de instalación que necesitará para su aplicación. En caso de que sea necesario el uso de un tornillo para estabilizar la herramienta contra la polea, en las instrucciones encontrará qué tornillo va en cada lugar (posición A, B o C). PASO 2 Antes de comenzar el procedimiento de instalación de la correa, es necesario ajustar la herramienta. Enrosque el perno hasta que la herramienta esté firmemente estabilizada contra la polea. Recuerde no dejar ningún espacio libre entre la herramienta y la polea. PASO 3 La correa Stretch Fit® se coloca alrededor de las poleas. PASO 4 Coloque la herramienta entre la polea y la correa, y sujete con firmeza. PASO 5 Use la llave adecuada (según las instrucciones de instalación) para girar la polea mientras continúa sujetando la herramienta de instalación. PASO 6 Mientras gira la polea, asegúrese de que los dientes de la correa no se vuelvan hacia su posición. La parte posterior de la correa deberá estar siempre orientada hacia usted. PASO 7 Siga girando la polea hasta que pueda liberar la herramienta. PASO 8 Compruebe que la posición de la correa sea la correcta, con todos los dientes en las cavas de las poleas. PASO 9 Compruebe que todos los dientes se sitúen en los canales de las poleas. Con la polea girando, utilice el pulgar para presionar cuidadosamente el borde de la correa. La correa acabará por colocarse en la posición adecuada. Cómo instalar una correa Stretch Fit Vea el vídeo y aprenda a instalar una correa Stretch Fit® con ayuda de la herramienta universal Stretch Fit® de Gates. Inicio Instalación Instalación de correas y kits Pautas para la sustitución de correas elásticas

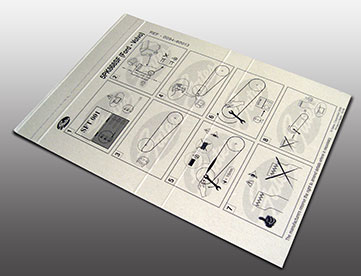

PASO 1 Consulte el interior del estuche de la correa para identificar las herramientas de instalación que necesitará para su aplicación. En caso de que sea necesario el uso de un tornillo para estabilizar la herramienta contra la polea, en las instrucciones encontrará qué tornillo va en cada lugar (posición A, B o C).

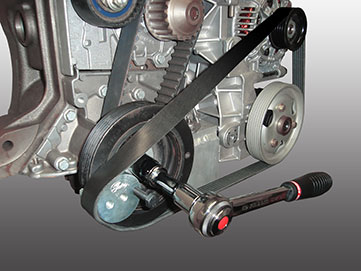

PASO 2 Antes de comenzar el procedimiento de instalación de la correa, es necesario ajustar la herramienta. Enrosque el perno hasta que la herramienta esté firmemente estabilizada contra la polea. Recuerde no dejar ningún espacio libre entre la herramienta y la polea.

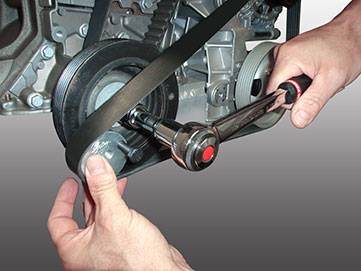

PASO 5 Use la llave adecuada (según las instrucciones de instalación) para girar la polea mientras continúa sujetando la herramienta de instalación.
PASO 6 Mientras gira la polea, asegúrese de que los dientes de la correa no se vuelvan hacia su posición. La parte posterior de la correa deberá estar siempre orientada hacia usted.

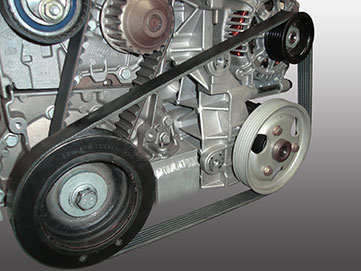

PASO 8 Compruebe que la posición de la correa sea la correcta, con todos los dientes en las cavas de las poleas.
PASO 9 Compruebe que todos los dientes se sitúen en los canales de las poleas. Con la polea girando, utilice el pulgar para presionar cuidadosamente el borde de la correa. La correa acabará por colocarse en la posición adecuada.
Cómo instalar una correa Stretch Fit Vea el vídeo y aprenda a instalar una correa Stretch Fit® con ayuda de la herramienta universal Stretch Fit® de Gates.
